Фланцы

Фланцы герметично соединяют трубы в трубопроводы разного назначения, а также примыкающую к ним арматуру. В одних случаях для полноценного крепления достаточно шпилек и болтов без необходимости делать сварные швы. Эти конструкции легко демонтировать для ремонта участка или монтажа дополнительного сектора.

В других случаях производится приварка фланцев к трубопроводу. Такие соединения востребованы, если речь идет о системах с большим давлением. Это альтернатива обычной сварке – создаются быстросъемные соединения с высокой надежностью и прочностью.

Производится или нет приварка фланцев к стальным трубопроводам, зависит, в том числе, и от вида фланцевых фитингов. Так, воротниковые модели приваривают V-образным или сплошным швом. Глухие являются неразборными, поэтому не привариваются вовсе. А плоские крепят по кольцу, оставляя пластину свободно вращающейся.

Преимущества соединения трубопроводов фланцами

·         У стыка получается большая площадь опорной поверхности. Это повышает устойчивость соединения и снижает давление на каждый отдельный участок.

·         Возрастают допустимые нагрузки на растягивающее напряжение и разрыв.

·         Повышается надежность стыка по крутящему моменту. Это имеет значение, например, при монтаже технологических трубопроводов.

·         Фланцы при необходимости можно усилить уплотнительными материалами для большей прочности. Их подбирают в зависимости от характеристик рабочей среды, показателей давления, температуры и нормативных рекомендаций.

Материал изготовления фланцев трубопроводов

Существуют чугунные и стальные фланцевые фитинги. Вторые наиболее востребованы на рынке из-за меньшей цены, веса и большего удобства в работе. Современные нормы разрешают применение изделий, изготовленных из разных видов стальных сплавов.

٭ Сталь 20 – углеродсодержащая конструкционная. Из нее изготавливают соединительные фланцы трубопроводов, у которых рабочая среда имеет жидкую и газовую форму. Выдерживает температурный диапазон от -40 до +475 градусов на носителе и в окружающей среде.

٭ Сталь 09Г2С – низколегированная конструкционная. Оптимальна для проектов, где есть сварные конструкции. Нижний температурный предел у них выше, чем у предыдущего варианта (-70 градусов), верхний совпадает. Чаще применяется для магистралей нефте- и газоперерабатывающей отрасли

٭ Сталь 12Х18Н10Т – криогенная конструкционная. Подходит для фланцев трубопроводов, рассчитанных на агрессивную среду. В основном используется в отрасли химического производства. Рабочие температурные параметры: от -196 до 350 градусов.

٭ Реже используются марки стали 10Х17Н13М2Т (коррозионно-стойкой) и 15Х5М (жаропрочной легированной).

Какой ГОСТ действует для фланцев трубопроводов

Сейчас на рынке еще представлены остатки, изготовленные по ГОСТ 12820-80. Он действовал до 2017 года. В настоящий момент вступил в силу новый норматив 33259-2015, упразднивший предыдущий. Согласно ему выросло число типов фланцев трубопроводов, в частности появилась разновидность PN 250.

В целом два документа единообразны, но некоторые требования к качеству деталей, произведенных по новому ГОСТу, повысились. Так, теперь можно производить по технологии литья только арматурные фланцы. Остальные – по методу ковки, штамповки, плазменно-дуговой или кислородной резки, а также полосовым прокатом (такие детали необходимо сваривать).

Размеры фланцев для трубопроводов

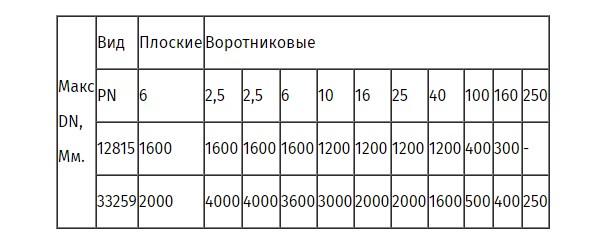

ГОСТ, помимо прочего, регламентирует параметры изделий, которые подойдут для проектов разного назначения. При выборе необходимо учитывать рабочее давление, которые они способны выдерживать, и диаметр. Они обозначаются маркировками PN и DN. Имеющиеся в продаже диаметры можно посмотреть на странице с выбранным товаром, а чтобы вам было легче соотнести их с предельно допустимым давлением, приведем справочную таблицу размеров фланцев для трубопровода.
