Затвор чугунный с рукояткой

Затвор дисковый 32ч1р предназначен для установки в качестве запорного устройства на трубопроводах и может быть использован для регулирования потока рабочей среды.

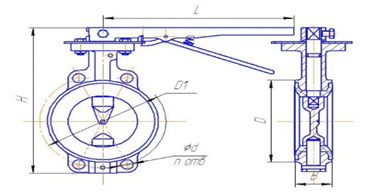

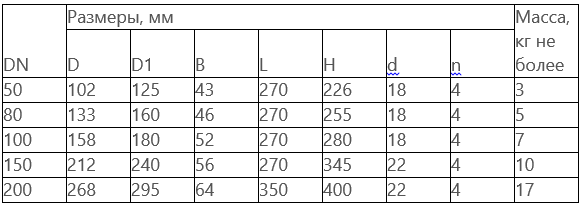

Габаритные и присоединительные размеры затвор 32ч1р

DN    Размеры, мм    Масса, кг не более
    D    D1    В    L    H    d    n
50    102    125    43    270    226    18    4    3
80    133    160    46    270    255    18    4    5
100    158    180    52    270    280    18    4    7
150    212    240    56    270    345    22    4    10
200    268    295    64    350    400    22    4    17

Присоединение к трубопроводу затвор 32ч1р – межфланцевое.
Установочное положение затвор 32ч1р любое.
Вид управления – ручной привод.
Рабочая среда затвор дисковый 32ч1р – вода до 1150С.
Рабочая среда подается в любом направлении.
