Клапан (вентиль) запорный стальной фланцевый 15с22нж Ду25 Ру40

Розничная цена 2 840.50 руб.
Обозначение по таблице фигур
Диаметр
Рабочее давление
Описание товара

Клапан (вентиль) запорный 15с65нж/22нж

Технические характеристики

Таблица фигура 15с65нж/22нж

Условный проход, DN (мм) 10 – 200

Номинальное давление, PN (МПа) 1,6/4,0

Рабочая среда Вода, пар, аммиак, жидкие и газообразные углеводороды, нефть, нефтепродукты,

топливный и природный газ, воздух и другие жидкости и газы.

Испытательная среда вода

Давление гидроиспытаний, PN (МПа) 2,4/6,3 ГОСТ 53402-2009

Герметичность в затворе A, B, C ГОСТ 54808-2011 (по заказу потребителя)

Установочное положение любое

Изготовление и поставка по ТУ 3740-002-30995032-2014

Присоединение к трубопроводу фланцевое

Температура рабочей среды (°C) не более 425

Температура окружающей среды (°C) от -40 до +40

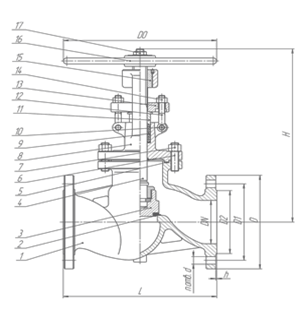

Материальное исполнение запорных клапанов 15с65нж/22нж

·         1. Корпус: 25Л

·         2. Наплавка седла: сталь по типу 20Х13

·         3. Диск: 25Л+сталь по типу 20Х13

·         4. Шпиндель: 20Х13

·         5. Прокладка: 08Х18Н10+графит

·         6. Шпилька: Сталь 25

·         7. Гайка: Сталь 35

·         8. Крышка: 25Л

·         9. Набивка сальника: ТРГ

·         10. Штифт: 20Х13

·         11. Втулка нажимная: 20Х13

·         12. Откидной болт: Сталь 25

·         13. Крышка сальника: 25Л

·         14. Гайка: Сталь 35

·         15. Гайка шпинделя: Латунь ЛС59-1

·         16. Маховик: 25Л

·         17. Контргайка: Сталь 45
